スプリングマウントシート スラストタイプ (直巻スプリング対応)

日本製


スプリングマウントシートにスラストシートをセットし、
直巻スプリングの
スムーズな動きの確保と、
スプリングから発生する伸び縮み時の
異音を防止します。
一般市販のサスペンションキット付属のスプリングアッパーシート取り付け及び
スプリングアッパーシート一体の
汎用タイプ車種別専用タイプの2種類を設定いたしました。

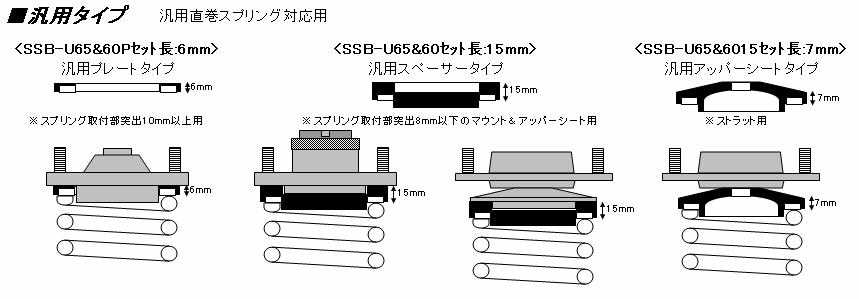

■汎用タイプ


内径60及び65サイズの直巻スプリング装着車対応の汎用マウントシート・スラストタイプです。
各社のスプリングアッパーシートへの取り付け及び、
リジット・スプリングマウントシートへの追加取り付も可能です。
(直付けタイプのピロアッパーマウントにも使用可能です。)

リジット スプリングマウントシート スラストタイプ SSB-U6563
※上記セット「SSB-U6563」にはスプリングアッパーシートは含まれません。


RIGID リジット スプリング マウントシート スラストタイプ SSB-U65P
SSB-U60P及びSSB-U65Pのアウターケースはスチール製です。


スプリングマウントシート スラストタイプ SSB-U65
※上記セット「SSB-U65」にはピロアッパーマウントは含まれません。


スプリングマウントシート スラストタイプ SSB-U6515
※上記セット「SSB-U6515」にはスプリング本体は含まれません。




区分 対応 品番 本体価格
(消費税別)
2枚セット
セット高
mm
備考
アッパーマウント直付タイプ 内径φ60用 SSB-U60P \12,000 t=6 スプリング取り付け部の突出量10mm以上必要
アウターケースはスチール製です。
内径φ65用 SSB-U65P \12,000 t=6
汎用アッパーシート対応 内径φ60用 SSB-U60 \12,000 t=15 汎用アッパーシート対応アタッチメントタイプ
※アッパーシート下部突出部8mm以上は適合外
内径φ65用 SSB-U65 \12,000 t=15
クスコ製アッパーシート専用 クスコ製内径φ65用 SSB-U6563 \12,000 t=15 クスコ製アッパーシート対応アタッチメントタイプ
汎用ロアシート対応 内径φ60用 SSB-U60L \13,000 t=13 ロアシート側にスラストベアリングを装着する為の
アタッチメントです。
内径φ65用 SSB-U65L \13,000 t=13
アッパーシート一体タイプ 内径φ60 ロッド径φ10対応 SSB-U6010 \13,500 t=7 アッパーシート一体
ローハイトセッティング
ロッド径φ12対応 SSB-U6012
ロッド径φ15対応 SSB-U6015
内径φ65 ロッド径φ10対応 SSB-U6510
ロッド径φ12対応 SSB-U6512
ロッド径φ15対応 SSB-U6515

※受注生産品(納期 約2週間)



主な適合競技車両
・ランサー・ミラージュ系フロント
・インプレッサ系フロント・リア
・MR2系フロント・リア


SSB-U65・デミオ(DE5FS)装着例
SS-305に追加装着した例です。)

スプリングマウントシート スラストタイプ SSB-U65P デミオ DE5FS7 リア 装着例
SSB-U65P・デミオ(DE5FS)装着例
SS-315に追加装着した例です。)

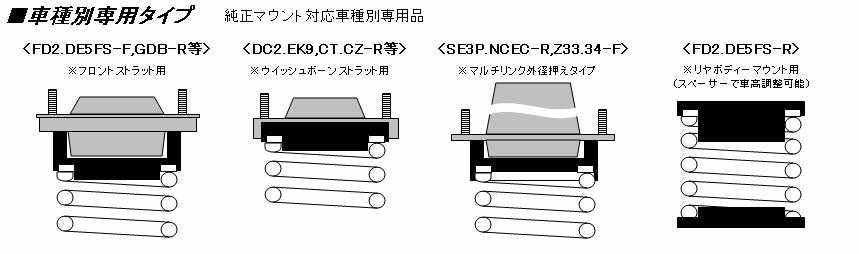

■車種別専用タイプ
(IDφ65 直巻スプリング対応)

リジット スプリングマウントシート スラストタイプ SSB-211
※上記セット「SSB-211」には純正アッパーマウントは含まれません。


スプリングマウントシート スラストタイプ SSB-101
※上記セット「SSB-101」には純正アッパーマウント及びスプリングは含まれません。


スプリングマウントシート スラストタイプ SSB-315 デミオ DE5FS リア
※上記セット「SSB-315」にはスプリング本体は含まれません。





車種 車両型式 装着位置 品番 本体価格
(消費税別)
2枚セット
セット高
mm
備考
 TOYOTA
86 ZN6 Front SSB-601 \16,500 t=22 シャフト径15mm
Rear SSB-616 \13,000 t=10
 HONDA
シビック EG6/EK4/EK9 Front SSB-101 \13,000 t=15 ゴムマウントレス
ダイレクトマウントタイプ
Rear SSB-111 \13,000 t=15
FD2 TypeR Front SSB-103 \15,000 t=41
Rear SSB-113 \17,000 Upper t=10
Lower t=10
FN2 TypeR-EURO Front SSB-105 \16,000 t=21 別途純正部品:51726-SNW-Z01併用
Rear SSB-115 \15,000 Upper t=15 アッパーのみ(ゴムマウントレス)
CR−X EF8 Front SSB-101 \13,000 t=15 ゴムマウントレス
ダイレクトマウントタイプ
Rear SSB-111 \13,000 t=15
インテグラ DC2 Front SSB-101 \13,000 t=15
Rear SSB-111 \13,000 t=15
S2000 AP1/AP2 Front&Rear SSB-101 \13,000 t=15
 MITSUBISHI
ミラージュ CA4A/.CJ4A Rear SSB-211 \13,000 t=10 Frontには汎用タイプをご使用下さい。
ランサー CD9A/CE9A/CN9A CP9A/CT9A/CZ4A Rear SSB-211 \13,000
 MAZDA
RX-7 FD3S Front&Rear SSB-301 \15,000 t=39
RX-8 SE3P Front SSB-302 \14,000 t=32
Rear SSB-312 \16,000 t=34 外径〜95mmスプリング用。
ロードスター NCEC Front SSB-302 \14,000 t=32
Rear SSB-313 \16,000 t=32 外径〜95mmスプリング用。
ND5RC/NDERC Front SSB-302 \14,000 t=32

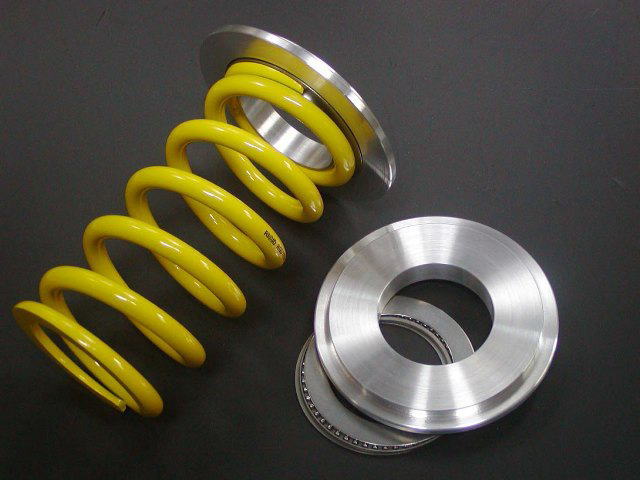

Rear SSB-316 \14,000 t=11
デミオ DE3S/DE5FS Front SSB-305 \14,000 t=36
Rear SSB-315A \13,000 t=10 アッパーのみ。
ロアはSS-315と共通
Rear SSB-315 \17,000 Upper t=10
Lower t=6
ロアはSS-315と共通
DJLFS Front SSB-306 \14,000 t=36

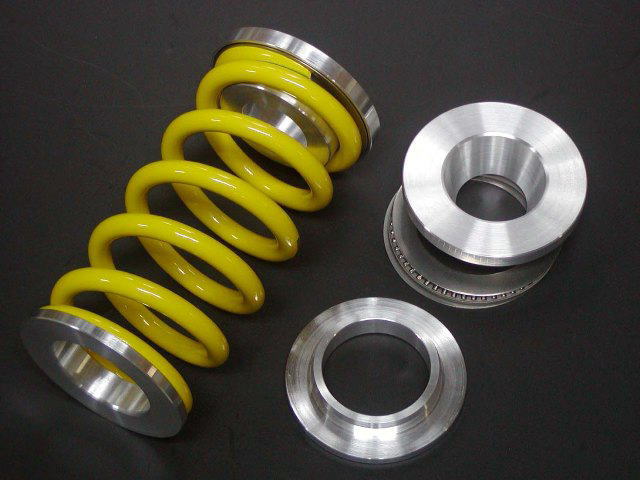

Rear SSB-317 \17,000 Upper t=10
Lower t=6
 NISSAN
シルビア S14/S15 Rear SSB-411※ \17,000 t=34 純正ゴムシート併用
Frontには汎用タイプをご使用下さい。
スカイライン R32系 Front SSB-401 \17,000 t=39 純正ゴムシート併用
Rear SSB-412※ \16,000 t=36
R33/R34系 Front SSB-401 \17,000 t=39 純正ゴムシート併用
Rear SSB-411 \17,000 t=34
フェアレディーZ Z33 Front SSB-402※ \17,000 t=36 純正ゴムシート併用
Z34 Front SSB-403※ \17,000 t=27 純正ゴムシート併用
外径〜95mmスプリング用。
 SUBARU
インプレッサ GC8 Rear SSB-611 \14,000 t=11
GDA/GDB ST1部品 Rear SSB-614 \14,000 t=41 STIマウント(203704S031)専用

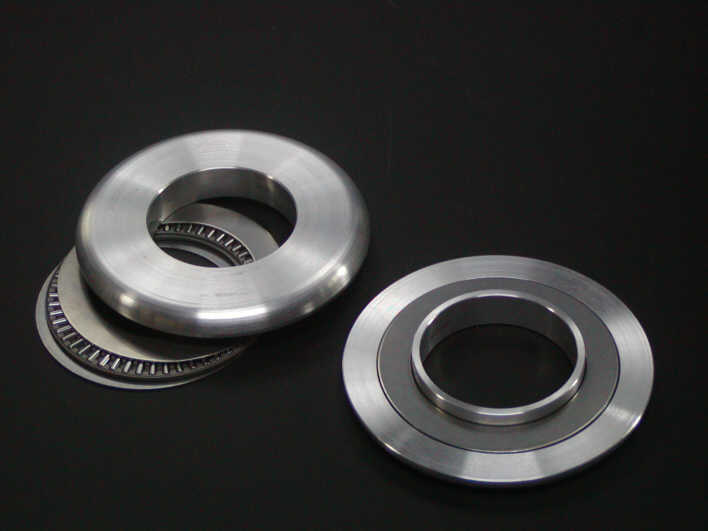

GRB.GVB.VAB Rear SSB-616 \13,000 t=10
インプレッサ
レガシィ
GC/GD/GR/VA
BE/BH/BL/BP/BR/BM
Front SSB-601 \16,500 t=22 シャフト径15mm
レガシィ BE/BH系 ST1部品 Rear SSB-615 \14,000 t=37 STIマウント(2037066000)専用
BL/BP系 A〜F Rear SSB-615 \14,000 t=37 アウトバック&S402除く
BR/BM系 Rear SSB-616 \13,000 t=10
BRZ ZC6 Front SSB-601 \16,500 t=22 シャフト径15mm
Rear SSB-616 \13,000 t=10

※印は、受注生産品です。
上記設定以外の車種、対応内径・外径違い等も特注製作いたします。ご相談ください




■補修用スラストシート

SSB-S60 補修用スラストシート

対応 品番 本体価格
(消費税別)
2枚セット
備考
IDφ60mm対応 SSB-S60 \4,500 2枚セット t=5mm
IDφ65mm対応 SSB-S65 \5,000 2枚セット t=5mm
IDφ70mm対応 SSB-S70 \6,000 2枚セット t=5mm
SSB-312/313/403補修用

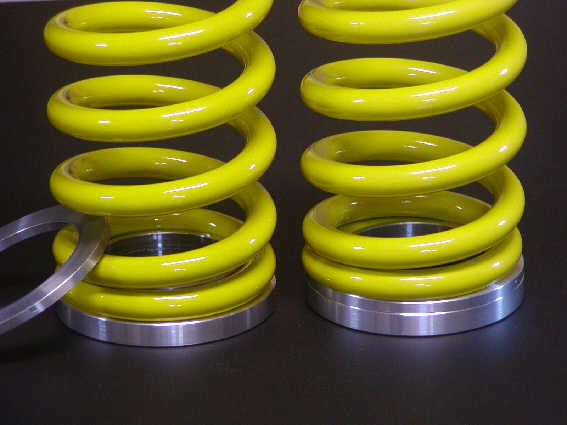

スプリングスペーサー



スプリングが単独の車両の車高調整用にリジットスプリングマウントシートと併用してご使用下さい。


スプリングスペーサーSS-6505
品番:SS-6505
サイズ:内径65mm用 5mm厚
適合スプリングマウントシート:SS-113(FD2-R)/SS-114(ZF1-R)/SS-314(BK3P-R)/SS-315(DE5FS)SS-511(ZC31S)
セット:2枚入り
本体価格(消費税別):\3,000


スプリングスペーサーSS-6510
品番:SS-6510
サイズ:内径65mm用 10mm厚
適合スプリングマウントシート:SS-113(FD2-R)/SS-114(ZF1-R)/SS-315(DE5FS)/SS-511(ZC31S)
セット:2枚入り
本体価格(消費税別):\4,000




スプリング クッション SSC-20
スプリングクッション

スプリングクッション SSC-20 スプリングクッション SSC-20 デミオDE5FS装着例

スプリングのタワミ、ズレにより発生する不快な異音を防止する発砲ゴム(EPDM)製のスプリングクッションです。
弾力性がありながら柔らいゴム素材の為、本製品装着による車高変化は殆ど起きません。


品名:スプリングクッション

品番:SSC-20

材質:発泡ゴム(EPDM)

サイズ:厚み20mm 外径100φ 内径55φ

本体価格(消費税別):\1,800 (2枚セット)
